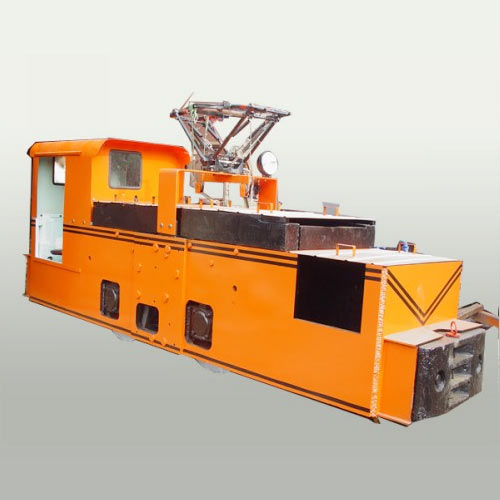

架線式電機車是由牽引變流所輸?shù)郊芫€的電流通過受電器進入電機車的電路及電機車，再經過軌道回到變流所。我國井下架線電網的直流電壓有250V和550V兩種，露天的有550V和750V兩種。

　　優點：架線式電機車結構簡單，成本低，維護方便，機車的運輸能力大，速度高，用電效率高，運輸費用低，應用很廣。

　　缺點：須有整流和架線設施，不夠靈活；架線對巷道尺寸和行人的安全有一定的影響；集電弓與架線之間容易產生火花，不允許在瓦斯嚴重的礦山使用；初期建設時投資較大，但從長遠看來，采用架線電機車的總成本要比蓄電池電機車低得多。因此，如果礦井條件允許，礦井的主要運輸應采用架線電機車。

　　蓄電池式電機車

　　蓄電池式電機車是用蓄電池供給電能的。蓄電池充電一般在井下電機車庫運行。電機車上的蓄電池組用到一定程度后，就把它取下?lián)Q上充好電的。因此，每臺電機車須配備2-3套蓄電池組。

　　優點：無火花引爆危險，適合在有瓦斯的礦井使用；不須架線，使用靈活，對于產量小、巷道不太規則的運輸系統和巷道掘進運輸很適用。

　　缺點：須設充電設備；初期投資大；用電效率低，運輸費用較高。

　　復式能源電機車

　　有架線-蓄電池式電機車和架線-電纜式電機車兩種。

　　前者既能從架線取得電能工作，還可在不便裝設架線的區域用蓄電池來供電。這種電機車上有自動充電器，可利用架線電源隨時對車載蓄電池自動充電，無需經常到充電室充電可提高機車的利用率；還可直接開進開拓掘進巷道，使用機動靈活。后者在運輸大巷工作時，直接從架線吸取電能；在不方便裝設架線的區域行使時，可由電纜供電，電纜可繞在固定的機車上的電纜滾筒上，電纜一端可與架線連接，但用電纜供電的運輸距離不能超過電纜的長度。
